PODAJNIKI
1-SZUFLADOWE
TYPOWE SZUFLADY PODAWCZE
Najszersza
oferta szuflad podawczych. Podajniki zróżnicowane pod względem wielkości
komór, ich zagospodarowania i wykończenia.
Produkowane w Polsce przez Kas-System podajniki szufladowe znajdują
zastosowanie w różnego typu obiektach: stanowiska kasowe, okna podawcze,
sklepy na stacjach paliw, przejścia graniczne, kasy biletowe, wartownie,
dyżurki, biura przepustek, punkty rejestracji, punkty obsługi klientów
/ pacjentów / petentów, wszelkie stanowiska transferu / wymiany dokumentów,
towarów i gotówki z konwojentami i klientami...
WYBÓR
PODAJNIKA: JEŻELI POTRZEBUJĄ
PAŃSTWO PORADY PROSIMY O KONTAKT - DORADZIMY.
WYBIERAJĄC PODAJNIK SAMODZIELNIE NALEŻY MIEĆ NA UWADZE GŁÓWNIE 2 CZYNNIKI:
- WYMAGANA WIELKOŚĆ i kształt
KOMORY PODAWCZEJ - szczegóły w tabelach,
|
|
Komora wyprofilowana - ze skosami
|
Komora prosta - regularna
|
- WARUNKI
MIEJSCA MONTAŻU PODAJNIKA:

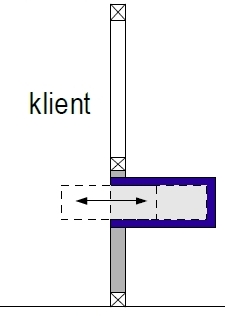

Montaż
W PANELU (1)
|

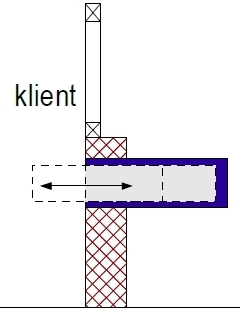

Montaż
W MURZE POD PROFILEM (2)
|
Montaż
W ŚCIANIE, ŚRODEK MURU (3)
|
|
|
|
Wszystkie modele są fabrycznie przystosowane
do montażu w panelu o grubości 18-40mm.
|
Prosimy podać grubośc profilu bezpośrednio nad podajnikiem
- dobierzemy urządzenie.
|
Grubośc muru NAD podajnikiem:
-
IB-ps11 (mur ~200mm)
-
IB-ps11-L (mur ~300mm)
-
IB-ps11-XL (mur ~400mm)
-
IB-ps4-L (mur ~135mm)
-
IB-ps4-XL (mur ~280mm)
|
Dla ułatwienia wyboru podzieliliśmy
podajniki szufladowe na 4 grupy:
MAŁE, STANDARDOWE, ŚREDNIE I DUŻE.
PODAJNIKI MAŁE:
Umożliwiają sprawne przekazywanie gotówki, terminala płatniczego, biletów,
drobnych przedmiotów, dowodów, paszportów, przepustek.
Typ
|
Kształt komory podawczej

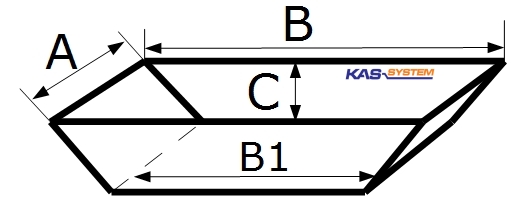

A = szer; B = dł;
B1 = dł. na dnie; C = wys.
|
Wymiary komory [mm]
|
Opis
|
Przeznaczenie
|
IB-ps5 |
|
A=230,
B=210,
B1=142,
C=60. |
Najmniejszy podajnik, wyprofilowana komora wyłożona
stalą nierdzewną
|
Kasy biletowe, budki parkingowe, wartownie, biura
przepustek...
|

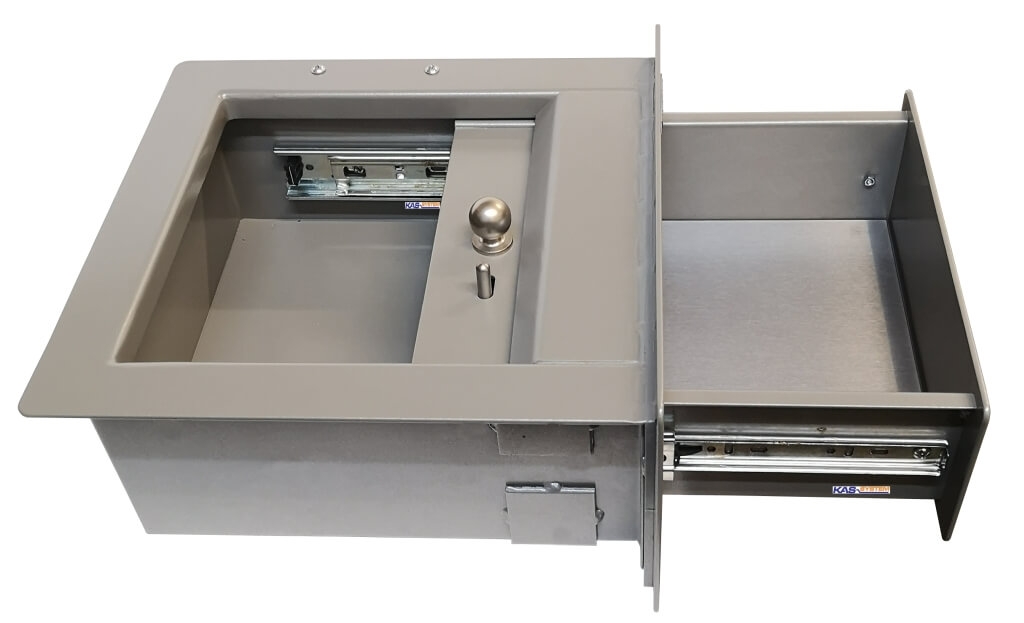

IB-ps5-80-T |
|
A=230,
B=230,
C=80. |
Głębszy podajnik, prosta komora, dno wyłożone stalą
nierdzewną.
|
Kasy biletowe, budki parkingowe, wartownie, biura
przepustek...
|
IB-ps3-M |
|
A=320,
B=240,
C=120. |
Mała wersja podajnika 2 komorowego: prosta komora
towarowa + wyprofilowana płytsza na gotówkę
|
Sklepy nocne, stacje paliw, apteki.
Wszędzie tam gdzie zachodzi wymiana gotówkowo - towarowa.
|
Foto
MAŁYCH podajników
|
|
|
|
IB-ps5 |
IB-ps5-80-T |
IB-ps3-M |
PODAJNIKI STANDARDOWE:
Umożliwiają sprawne przekazywanie dokumentów formatu A4, gotówki,
terminala płatniczego, biletów, drobnych przedmiotów.
Typ
|
Kształt komory podawczej
A = szer; B = dł;
B1 = dł. na dnie; C = wys.
|
Wymiary komory [mm]
|
Opis
|
Przeznaczenie
|
IB-ps1
|
|
A=230,
B=330,
B1=205,
C=60. |
Standardowy podajnik, wyprofilowana komora wyłożona
stalą nierdzewną
|
Miejsca transferu dokumentów formatu A4 (formularze,
faktury, listy przewozowe...), pieniędzy, terminali płatniczych,
drobnych przedmiotów, Oprócz standardowego
18-40mm możliwy montaż w ściance 80mm
|
IB-ps1-T |
|
A=230,
B=330,
C=60. |
Standardowy podajnik, wersja z prostą komorą – bez
skosów.
|
j.w.
|
IB-ps11 |
|
A=230,
B=400,
B1=305,
C=80.
|
Głębszy i dłuższy od standardowego podajnik, wyprofilowana
komora wyłożona stalą nierdzewną
|
j.w
Możliwy montaż pod grubym profilem lub w ścianie
do 200mm
|
IB-ps11-L |
|
A=230,
B=500,
B1=405,
C=80. |
Dłuższa wersja w/w podajnika
|
j.w
Możliwy montaż pod grubym profilem lub w ścianie do 300mm
|
IB-ps11-XL |
|
A=230,
B=600,
B1=505,
C=80. |
Jeszcze dłuższa wersja w/w podajnika
|
j.w
Możliwy montaż pod grubym profilem lub w ścianie do 400mm
!!!
|
Foto
STANDARDOWYCH podajników
|
|
|
|

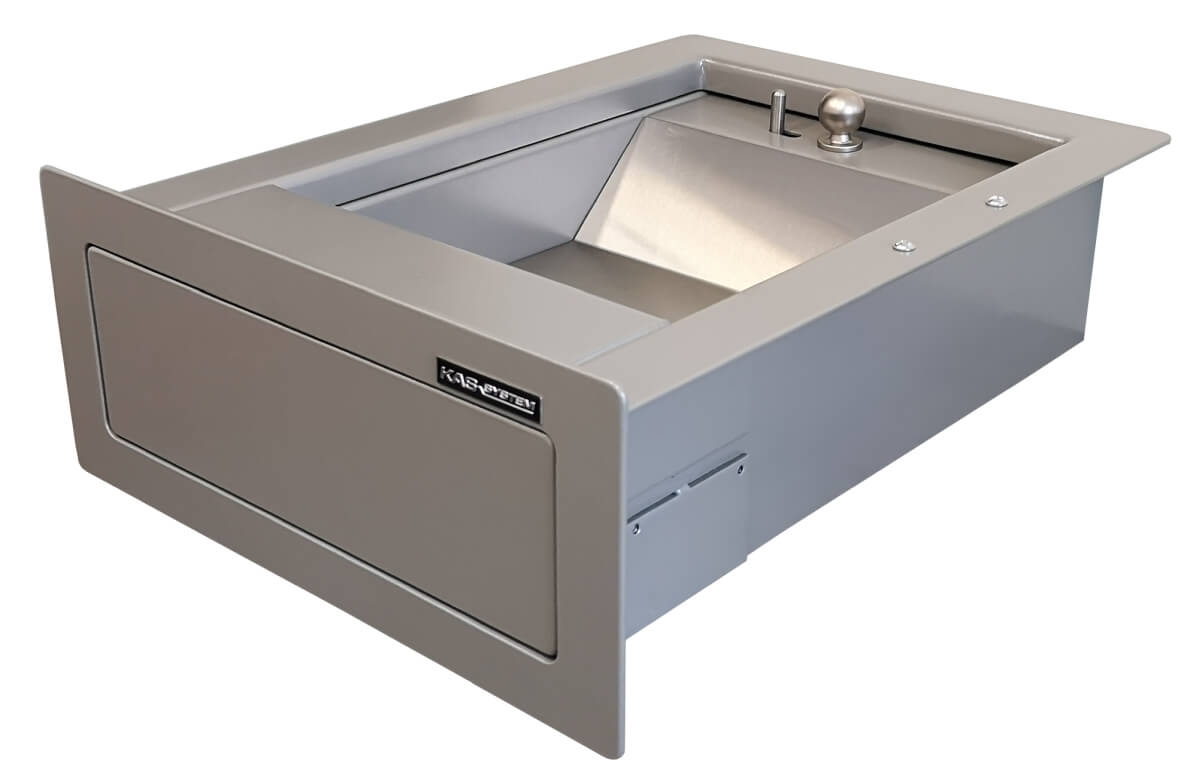

IB-ps1
|
IB-ps1-T
|
IB-ps11
|
|
|
|

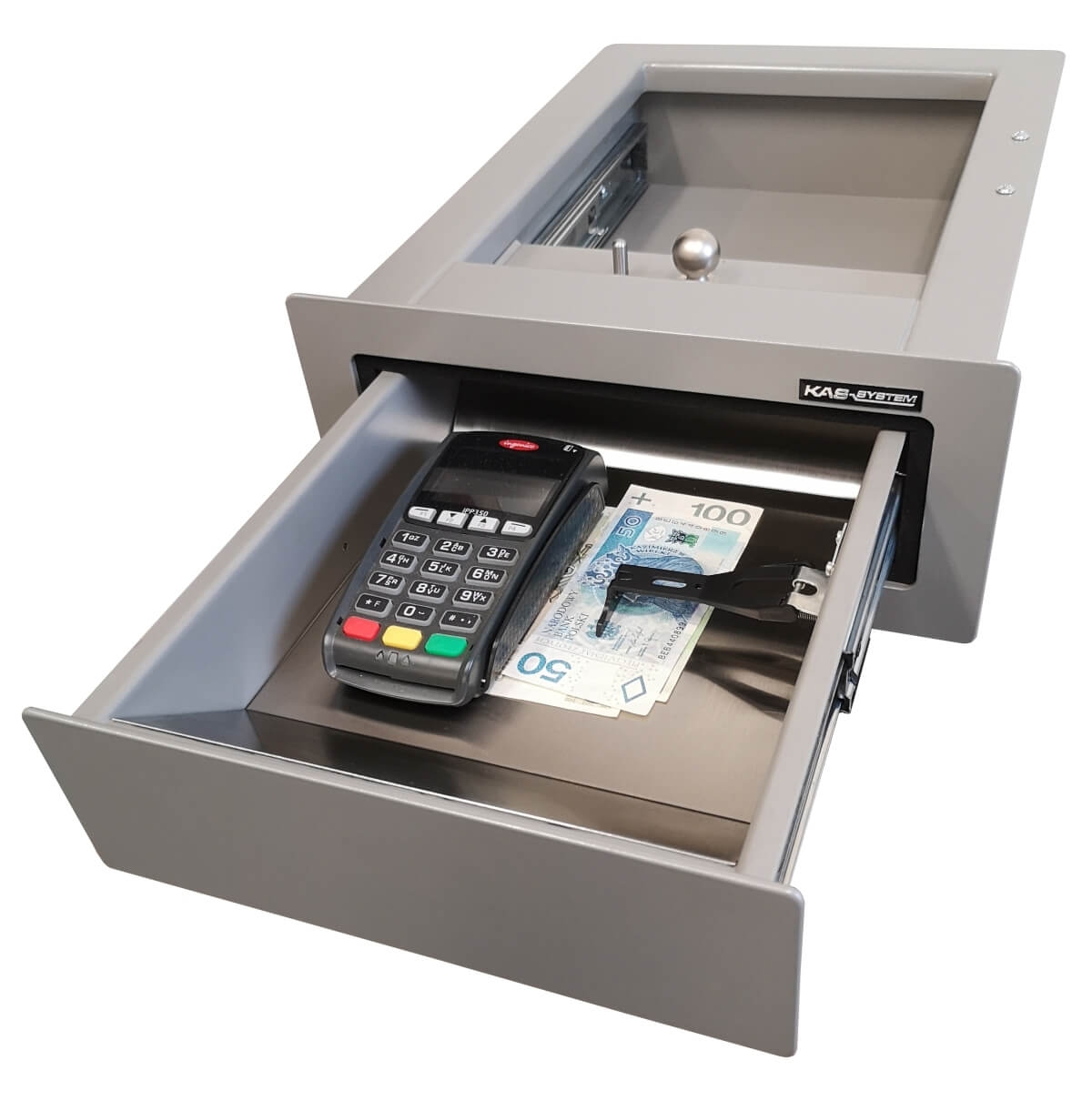

Terminal
i gotówka w IB-ps1 |

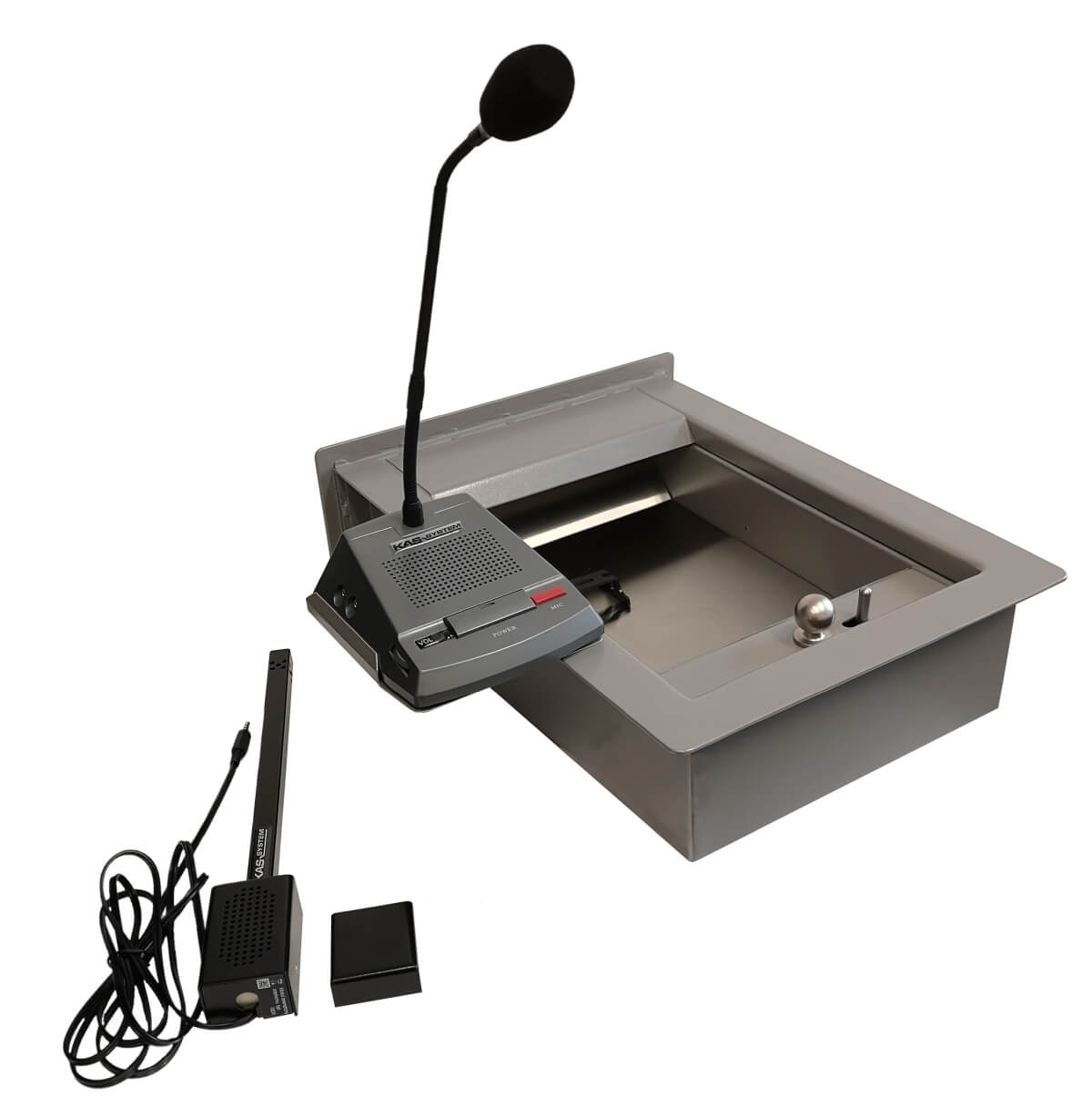

IB-ps1
w komplecie z interkomem |

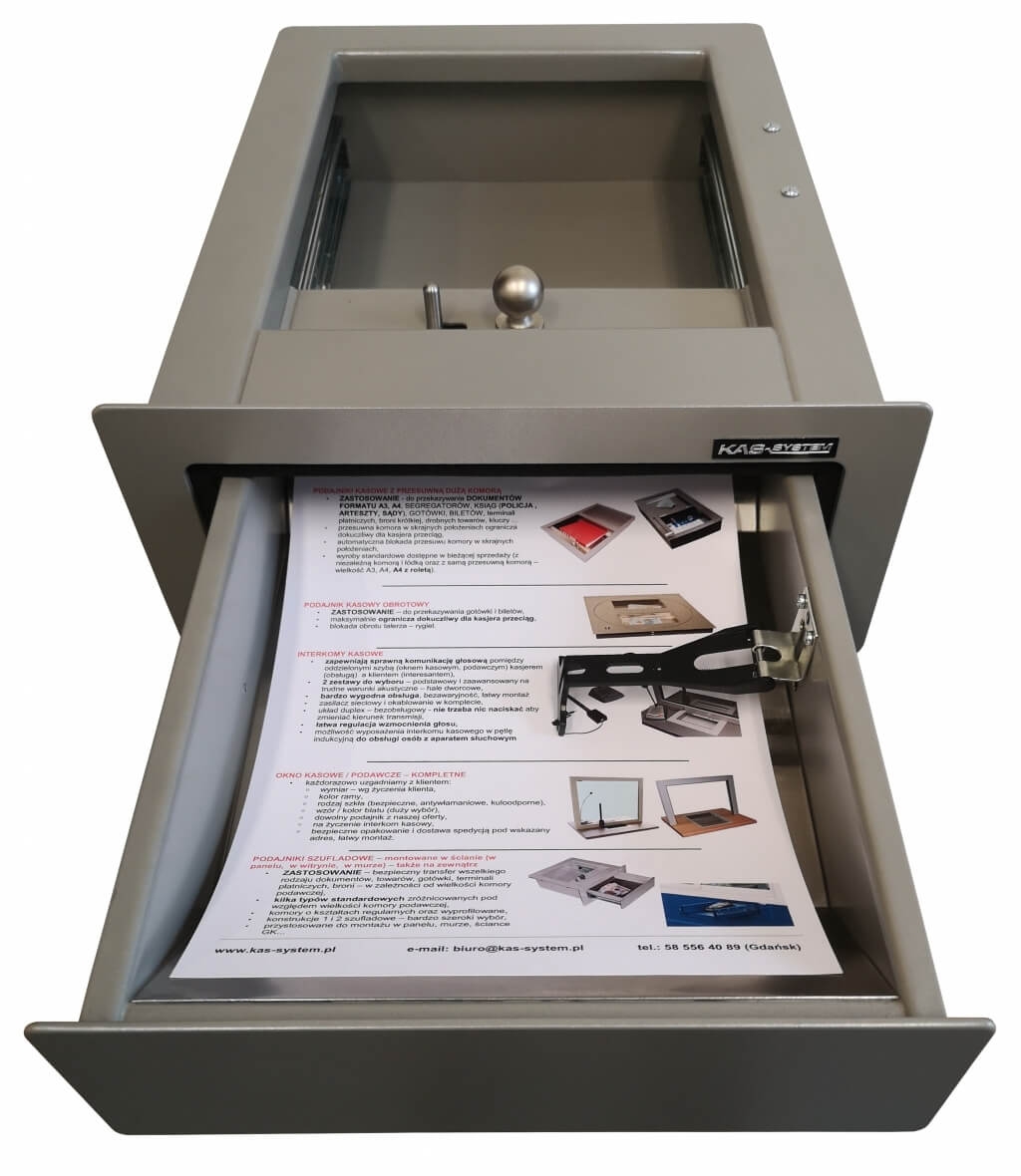

Dokument
A4 w podajniku IB-ps1 |
PODAJNIKI ŚREDNIE:
Umożliwiają sprawne przekazywanie dokumentów formatu A4
w teczkach, segregatorach (typ IB-ps3-opcja) średniej wielkości
przedmiotów i towarów, broni...
Typ
|
Kształt komory podawczej
A = szer; B = dł;
C = wys.
|
Wymiary komory [mm]
|
Opis
|
Przeznaczenie
|
IB-ps4-L
|
|
A=260,
B=405,
C=120
|
Uniwersalny podajnik, prosta regularna komora
|
Bardzo szerokie zastosowanie z uwagi na uniwersalny
charakter podajnika.
Możliwy montaż w panelu 18-40mm lub pod profilem lub w ściance do
135mm
|
IB-ps4-XL |
|
A=260,
B=555,
C=120 |
Wydłużona o 150mm wersja podajnika uniwersalnego.
|
Zastosowanie j.w.
Możliwy montaż pod szerokim profilem lub w ścianie do 280mm
|

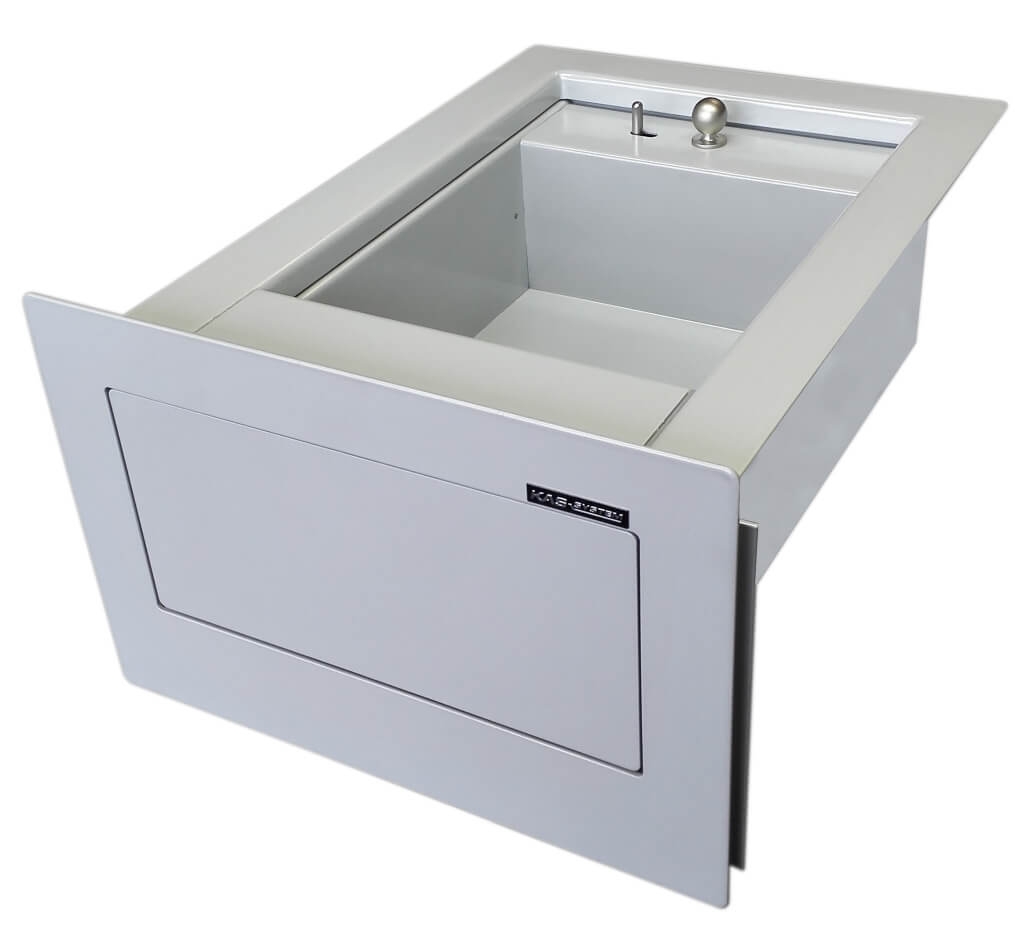

IB-ps3opcja |
|
A=340,
B=380,
C=120.
|
Duża komora umożliwiająca swobody transfer SEGREGATORÓW
z dokumentami
|
Wszędzie tam gdzie wymagana jest większa komora podawcza.
|
IB-ps3 |
|
A=240,
B=380,
C=120. |
Podajnik 2 komorowy. Oprócz komory towarowej wydzielona
płytsza wyprofilowana komora na gotówkę i karty płatnicze
|
Sklepy nocne, stacje paliw, apteki...
Tam gdzie zachodzi wymiana gotówkowo-towarowa.
|
Foto
ŚREDNICH podajników
|
|
|
|
IB-ps4-L
|
IB-ps3-Opcja
|
IB-ps3
|
PODAJNIKI DUŻE:
Umożliwiają sprawne przekazywanie na raz większej ilości dokumentów,
segregatorów, paczek, większych przedmiotów i towarów.
Typ
|
Kształt komory podawczej
A = szer; B = dł;
C = wys.
|
Wymiary komory [mm]
|
Opis
|
Przeznaczenie
|
IB-ps7 |
|
A=500,
B=500,
C=200 |
Uniwersalny duży podajnik, prosta regularna komora
|
Bardzo szerokie zastosowanie z uwagi na uniwersalny
charakter podajnika.
|
IB-ps12 |
|
A=500,
B=400,
C=215. |
Zmodyfikowana wersja podajnika uniwersalnego – krótszy
ale wyższy.
|
j.w.
|

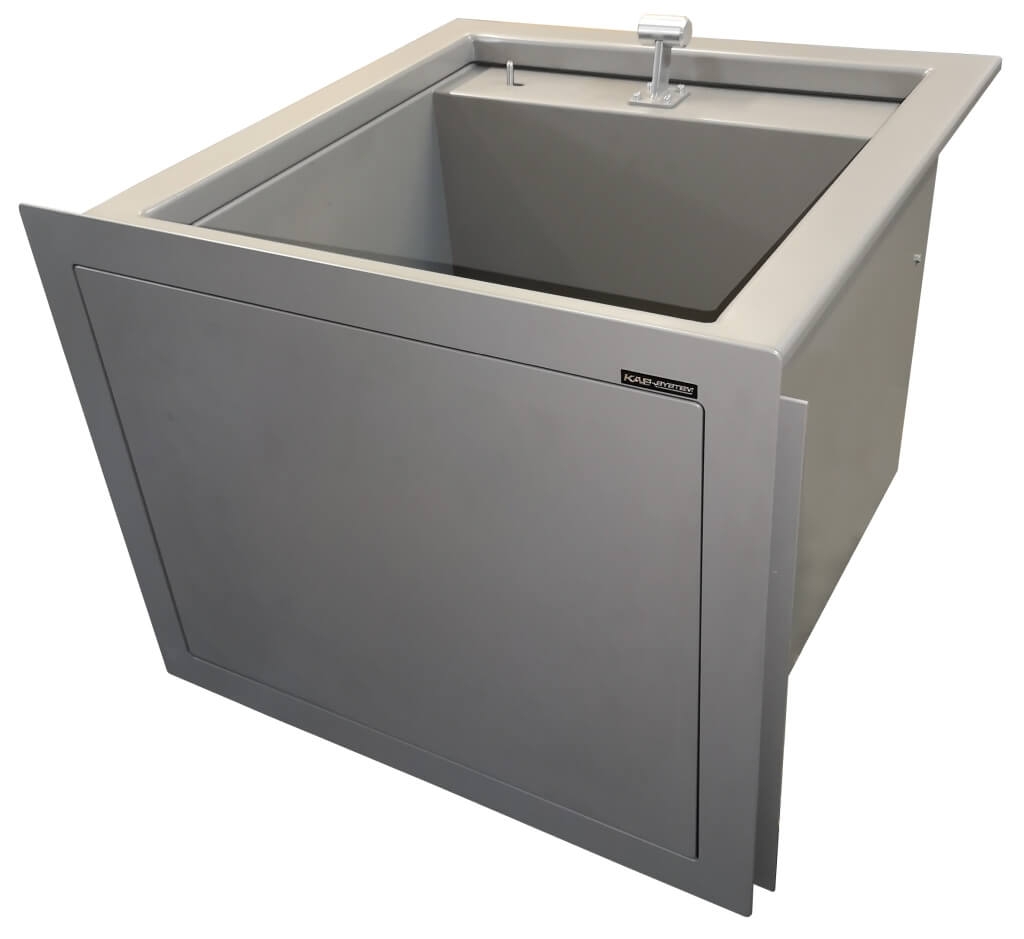

IB-ps7-G |
|
A=500,
B=500,
C=400 |
Największy typowy podajnik w ofercie
|
Zastosowanie w miejscach transferu dużych paczek,
przedmiotów (poczta, areszty, hale magazynowe...)
|
Foto
DUŻYCH podajników
|
|
|
|
IB-ps7
|
IB-ps12
|
IB-ps7-G
|
Charakterystyka ogólna PODAJNIKÓW
1-SZUFLADOWYCH:
- konstrukcja stalowa, zabezpieczona
antykorozyjnie, lakierowana proszkowo na wybrany kolor z palety
RAL- standardowo RAL9007.
- dno komór wybranych podajników
wykończone dodatkowo szlifowaną stalą nierdzewną,
- estetyczne i precyzyjne
wykonanie,
- bryzgoszczelna konstrukcja
zapewnia funkcjonalność użytkowania i obsługi w każdych warunkach atmosferycznych
- możliwość montowania podajnika na zewnątrz pod zadaszeniem,
- uszczelka
na obwodzie szuflady !!!
- po zamknięciu zabezpiecza
kasjera przed przeciągiem,
- blokada wysuwu w skrajnych
położeniach szuflady, UNIEMOŻLIWIA niepowołane otwarcie podajnika
oraz siłowe zamknięcie otwartego podajnika od strony zewnętrznej,
- do wyboru modele zróżnicowane
pod względem wielkości komór podawczych,
- szerokie możliwości miejsca
montażu - w murze, w panelu stalowym / aluminiowym, w drzwiach,
- podajniki szufladowe posiadają
fabryczne uchwyty mocujące, umożliwiające łatwy montaż podajnika w panelu
/ murze a wybrane modele dodatkową podporę,
- zainstalowanie podajnika
szufladowego sprawia, iż od strony zewnętrznej (klienta) zamknięty
podajnik nie wystaje poza bryłę obiektu (ramka gr. 3 mm przylega
do ściany),
- od wewnątrz podajnik szufladowy
można wpuścić w blat lub pozostawić niezabudowany,
- produkt POLSKI -
jakość KAS-SYSTEM
DZIAŁANIE PODAJNIKA SZUFLADOWEGO |
|
|
UWAGI:
PRZYKŁADY ZAMONTOWANYCH PODAJNIKÓW
1-SZUFLADOWYCH

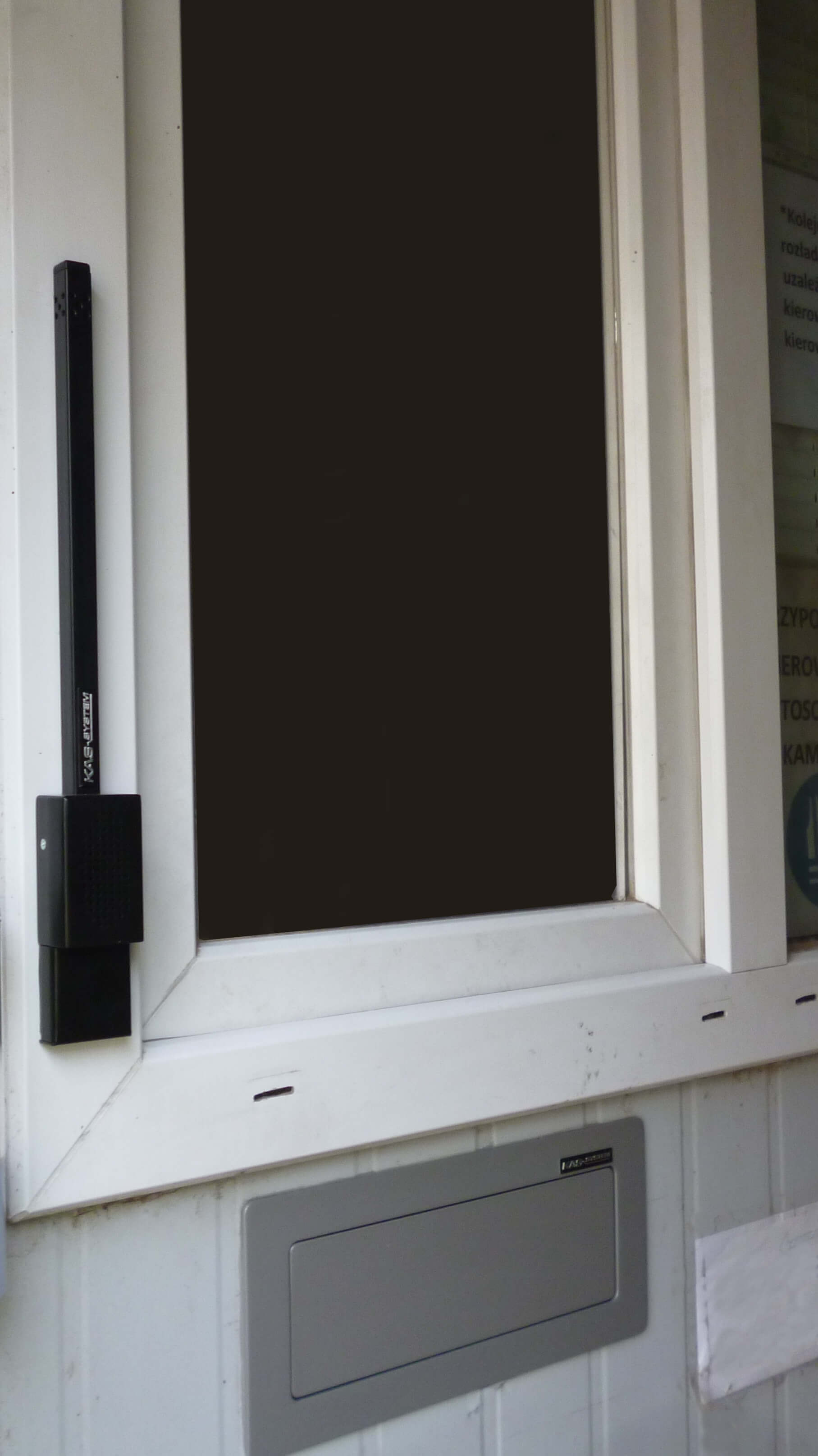

Podajnik IB-ps1 - zamontowany w ścianie kontenera.
Na profilu okna widoczny moduł interkomu MZ4
|

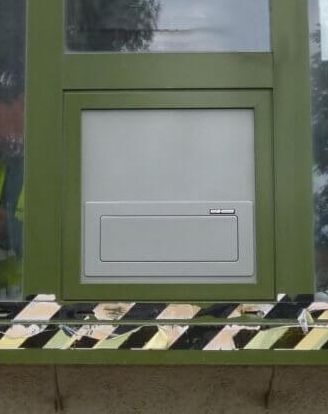

Podajnik IB-ps1 zamontowany w panelu pod szybą.
|
Podajnik IB-ps1 - od strony kasjera zabudowany w blacie
|
|
|
|

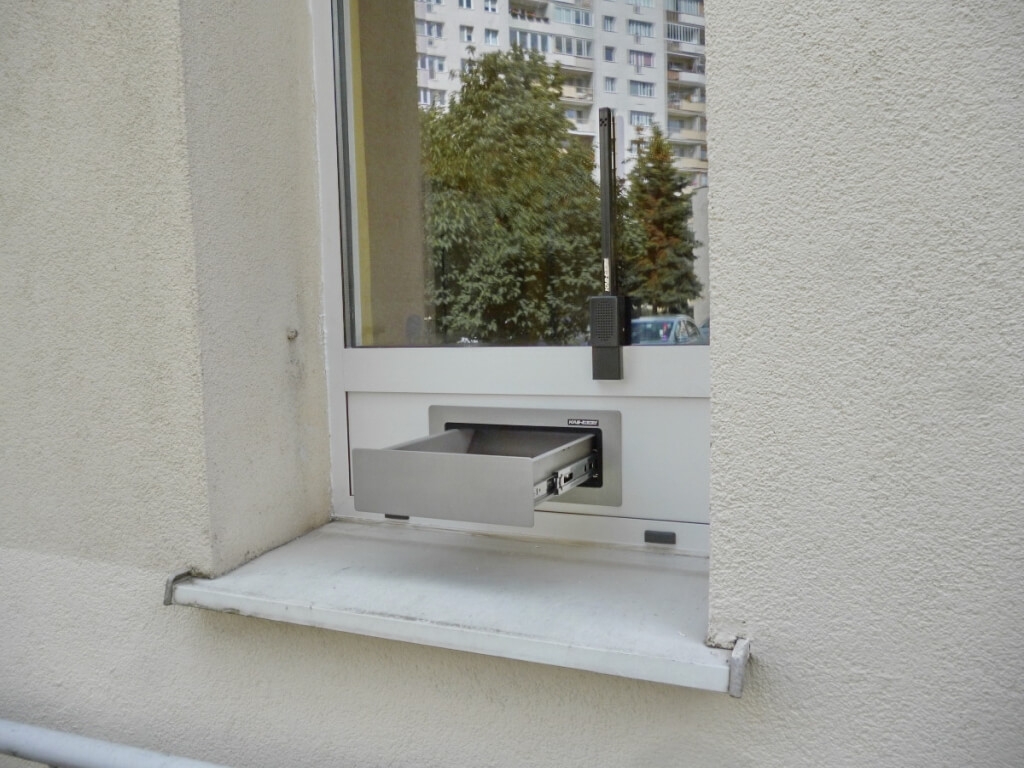

Mały podajnik IB-ps5 zamontowany pod okienkiem
na wartowni.
|
Podajnik IB-ps4-L zamontowany w ścianie -
pomiędzy stanowiskami kasowymi
|
IB-ps3 na stacji paliw
|
IB-ps3 na stacji paliw - widok od wewnątrz
Niezabudowany w blacie.
|
IB-ps4-L+ moduł zewnętrzny MZ4
zamontowane w biurze przepustek.
|
|
